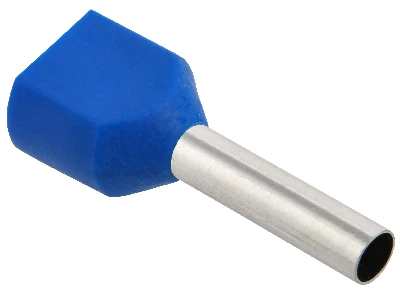

Для монтажа сдвоенных проводов одинакового сечения. Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты. Альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммм. Размеры изолированных манжет и втулок наконечников НШВИ(2) рассчитаны для одновременного монтажа и подключения двух проводников. Материал коннектора - медь марки М1. Материал изоляции - полипропилен, не содержит галогенов. В условиях высокой плотности монтажа двойные втулочные наконечники являются единственно возможным контактным соединением двух проводников. Покрытие коннектора - электролитическое лужение. Температурный диапазон - от -40 градусов по Цельсию до +105 градусов по Цельсию. Коническая форма манжеты, тип 'Easy Entry', облегчает заведение многожильного провода внутрь медной втулки. Обжим провода поверх медной втулки.
Габариты:
|
Вес (грамм):
|
1
|
|
Длина (мм):
|
22
|
|
Ширина (мм):
|
8
|
|
Высота (мм):
|
8
|
Характеристики:
| Страна производства: |
Китай |
| Артикул расширенный: |
79469 |
| Тип изделия: |
Наконечник втулочный |
| Длина, мм: |
13 |
| Цвет: |
Синий |
| Сфера применения: |
Для монтажа сдвоенных проводов одинакового сечения |
| Температура эксплуатации: |
от -40 до +70 |
| Способ монтажа: |
Опрессовка |
| Высота, мм: |
11 |
| Ширина, мм: |
11 |
| Материал изделия: |
Медь |
| Покрытие: |
Луженое |
| Дополнительная информация: |
Единственно возможное контактное соединение в условиях высокой плотности монтажа |
| Сечение жилы, мм2: |
2.5 |
| Материал изоляции: |
Полипропилен (PP) |
| Материал жилы: |
Медь |
| Диаметр наружный, мм: |
3.3 |
| Диаметр внутренний, мм: |
2.9 |
| Диапазон сечений: |
2.5 |
| Номинальное напряжение, кВ: |
0.69 |
| Температурная стойкость: |
до +105 |
