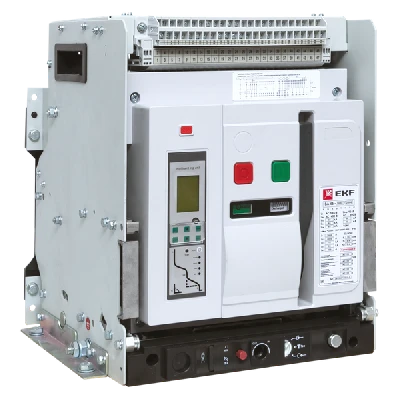

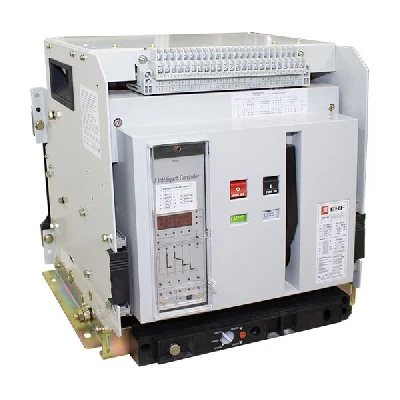

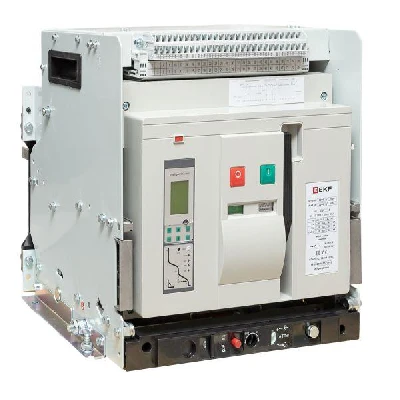

Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей, для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС, в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях), для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Габариты:
Характеристики:
| Страна производства: |
Китай |
| Артикул расширенный: |
mccb45-3200-2500v |
| Тип изделия: |
Выключатель автоматический в литом корпусе |
| Напряжение, В: |
690 |
| Диапазон рабочих температур: |
от -40 до +55 |
| Масса, кг: |
97 |
| Номинальный ток,А: |
2500 |
| Род тока: |
Переменный (AC) |
| Степень защиты: |
IP30 |
| Сфера применения: |
в качестве вводных автоматических выключателей|защита цепей электродвигателей|защита отходящих линий, в том числе в ГРЩ, ЩС|в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях)|защита отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ |
| Гарантийный срок, мес: |
84 |
| Количество силовых полюсов: |
3 |
| Номинальная отключающая способность, кA (AC) (IEC/EN 60898): |
80 |
| Способ монтажа: |
Монтажная плата |
| Климатическое исполнение: |
УХЛ3.1 |
| Высота, мм: |
560 |
| Исполнение: |
Выдвижное |
| Глубина, мм: |
660 |
| Ширина, мм: |
520 |
| Предельная отключающая способность, кA: |
80 |
| Тип расцепителя: |
Электронный |
| Частота, Гц: |
50 |
| Тип дополнительного расцепителя: |
Нет |
| Вид привода: |
Электрический |
| Тип управления: |
Кнопка |
| Комплектация: |
автоматический выключатель ВА-45 v2 (с дополнительными аксессуарами - моторпривод, катушка включения, катушка отключения (независимый расцепитель), расцепитель минимального напряжения, 4 дополнительных перекидных контакта) - 1 шт|комплект болтов - 1 шт|рамка двери - 1 шт|Межполюсные перегородки - 2 шт (3 ш. для 4п исполнения)|паспорт - 1 шт |
| Серия: |
ВА-45 |
| Способ подключения: |
Шинное |
