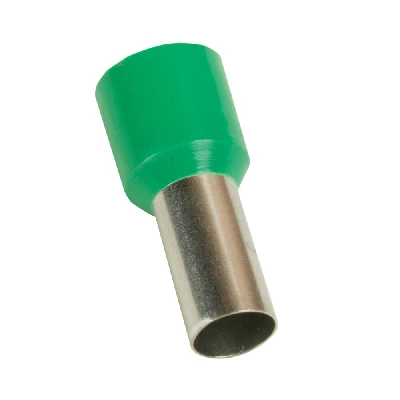

Для монтажа одного провода. Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты. Альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммм. Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения. Материал коннектора - медь марки М1. Покрытие коннектора - электролитическое лужение. Материал изоляции - полипропилен. Не содержит галогенов. Термостойкость изоляции - 105 градусов по Цельсию. Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4. Одинарные и двойные втулочные наконечники 'КВТ' представлены в одинаковой цветовой гамм стандарта DIN, что облегчает их поразмерную идентификацию. Коническая форма манжеты, тип 'Easy Entry', облегчает заведение многожильного провода внутрь медной втулки. Обжим провода поверх медной втулки.
Габариты:
|
Вес (грамм):
|
1
|
|
Длина (мм):
|
22
|
|
Ширина (мм):
|
10
|
|
Высота (мм):
|
10
|
Характеристики:
| Страна производства: |
Китай |
| Артикул расширенный: |
79452 |
| Тип изделия: |
Наконечник втулочный |
| Длина, мм: |
12 |
| Масса, кг: |
0.00052 |
| Цвет: |
Синий |
| Сфера применения: |
Оконцевание многожильных медных проводов |
| Температура эксплуатации: |
от -10 до +75 |
| Способ монтажа: |
Опрессовка |
| Высота, мм: |
20 |
| Ширина, мм: |
90 |
| Материал изделия: |
Медь |
| Покрытие: |
Луженое |
| Дополнительная информация: |
Покрытие коннектора: электролитическое лужение |
| Сечение жилы, мм2: |
16 |
| Материал изоляции: |
Полипропилен (PP) |
| Материал жилы: |
Медь |
| Диаметр наружный, мм: |
6.3 |
| Диаметр внутренний, мм: |
5.8 |
| Диапазон сечений: |
16 |
| Номинальное напряжение, кВ: |
0.69 |
| Температурная стойкость: |
до +105 |
