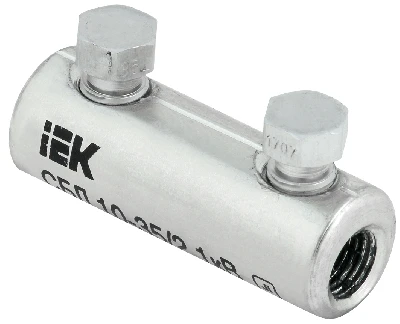

Предназначены для соединения любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля, Рядное расположение болтов на корпусе соединителя. Эксцентриковое отверстие под кабельную жилу в корпусе соединителя. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности соединителя. Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы, Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения.
Габариты:
|
Вес (грамм):
|
13
|
|
Длина (мм):
|
40
|
|
Ширина (мм):
|
13
|
|
Высота (мм):
|
17
|
Характеристики:
| Страна производства: |
Россия |
| Артикул расширенный: |
65813 |
| Тип изделия: |
Соединитель болтовой |
| Напряжение, В: |
10000 |
| Длина, мм: |
40 |
| Масса, кг: |
0.18 |
| Цвет: |
Серый |
| Сфера применения: |
Соединение любого типа кабельных жил |
| Способ монтажа: |
На винты |
| Высота, мм: |
27 |
| Ширина, мм: |
27 |
| Материал изделия: |
Сплав алюминиевый |
| Покрытие: |
Без покрытия |
| Дополнительная информация: |
Расположение болтов - рядное. Количество болтов - 2. |
| Сечение жилы, мм2: |
25 |
| Материал жилы: |
Медь |
| Диаметр наружный, мм: |
13 |
| Диаметр внутренний, мм: |
8 |
| Диапазон сечений: |
10-25 |
| Номинальное напряжение, кВ: |
10 |
