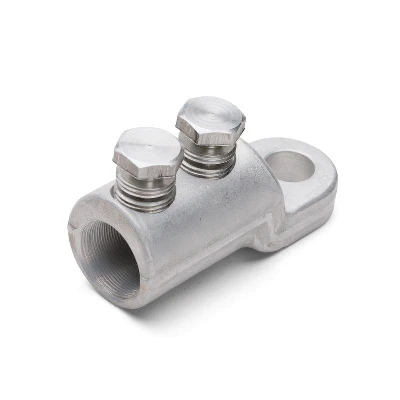

Предназначены для оконцевания любого типа кабельных жил - алюминиевых и медных, круглых и секторных, моножильных и многопроволочных, Рядное расположение болтов на корпусе наконечника. Эксцентриковое отверстие под кабельную жилу в корпусе наконечника, Рабочее напряжение до 10 кВ. Материал корпуса и болтов - специальный алюминиевый сплав. Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения. Конструкция болтов имеет несколько проточек — срывных 'шеек', благодаря чему срыв головки происходит вровень или ниже поверхности наконечника. Лопатка болтовых наконечников 'КВТ' смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса, Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения.
Габариты:
|
Вес (грамм):
|
154
|
|
Длина (мм):
|
98
|
|
Ширина (мм):
|
37
|
|
Высота (мм):
|
43
|
Характеристики:
| Страна производства: |
Россия |
| Артикул расширенный: |
65819 |
| Тип изделия: |
Наконечник болтовой |
| Напряжение, В: |
10000 |
| Длина, мм: |
100 |
| Масса, кг: |
0.2 |
| Цвет: |
Серый |
| Сфера применения: |
Оконцевание любого типа кабельных жил |
| Способ монтажа: |
На винты |
| Высота, мм: |
40 |
| Ширина, мм: |
40 |
| Материал изделия: |
Сплав алюминиевый |
| Покрытие: |
Без покрытия |
| Дополнительная информация: |
расположение болтов - рядное |
| Резьба: |
M16 |
| Сечение жилы, мм2: |
240 |
| Материал жилы: |
Медь |
| Диаметр наружный, мм: |
37 |
| Диаметр внутренний, мм: |
25 |
| Диапазон сечений: |
150-240 |
| Диаметр отверстия, мм: |
17 |
| Номинальное напряжение, кВ: |
10 |
