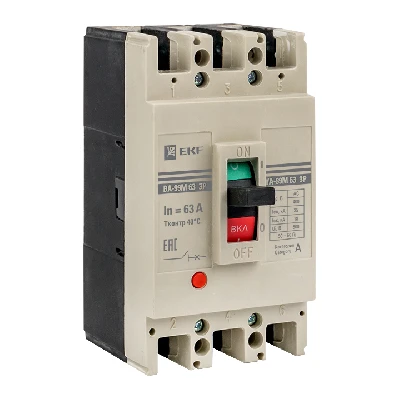

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки Тест - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Габариты:
Характеристики:
| Страна производства: |
Китай |
| Артикул расширенный: |
mccb99-63-16m |
| Тип изделия: |
Выключатель автоматический в литом корпусе |
| Напряжение, В: |
380 |
| Диапазон рабочих температур: |
от -40 до +55 |
| Масса, кг: |
1.033 |
| Номинальное напряжение, В: |
400 |
| Номинальный ток,А: |
16 |
| Род тока: |
Переменный (AC) |
| Степень защиты: |
IP30 |
| Сфера применения: |
нечастые оперативные включения и отключения тока в нормальном режиме|защита от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства|защита на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании |
| Гарантийный срок, мес: |
84 |
| Количество силовых полюсов: |
3 |
| Номинальная отключающая способность, кA (AC) (IEC/EN 60898): |
25 |
| Способ монтажа: |
Монтажная плата |
| Климатическое исполнение: |
УХЛ3 |
| Высота, мм: |
180 |
| Исполнение: |
Стационарное |
| Глубина, мм: |
95 |
| Ширина, мм: |
80 |
| Предельная отключающая способность, кA: |
20 |
| Тип расцепителя: |
Электромагнитный,тепловой |
| Частота, Гц: |
50 |
| Тип дополнительного расцепителя: |
Нет |
| Вид привода: |
Ручной |
| Уставка срабатывания магнитного расцепителя Im, А: |
496 |
| Тип управления: |
Рычаг |
| Комплектация: |
автоматический выключатель - 1 шт|комплект метизов - 1 шт|комплект межфазных перекородок - 1 шт |
| Серия: |
ВА-99М |
| Способ подключения: |
Шинное |
