Что это такое?
Арматура для монтажа СИП (Самонесущего Изолированного Провода) — это комплекс специализированных крепежных, соединительных и защитных устройств, предназначенных для надежной фиксации провода на опорах и фасадах зданий, создания анкерных и поддерживающих точек, а также для безопасного подключения абонентов к магистральной линии . Она является неотъемлемой частью строительства воздушных линий электропередач (ВЛ) и позволяет обеспечить долговечность и безопасность электроснабжения . При правильном монтаже такая арматура служит не менее 40 лет .
Основные виды и их назначение
В зависимости от выполняемой функции арматура для СИП делится на несколько ключевых категорий .
Зажимы для крепления и натяжения: Бывают анкерные — для концевого и натяжного крепления провода к опорам и зданиям , и поддерживающие (промежуточные) — для фиксации провода на промежуточных опорах, чтобы предотвратить провисание по всей длине линии .

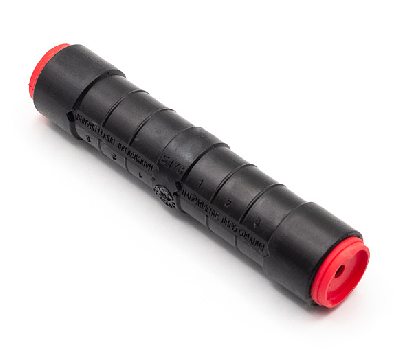

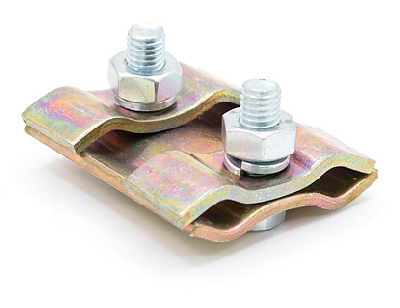

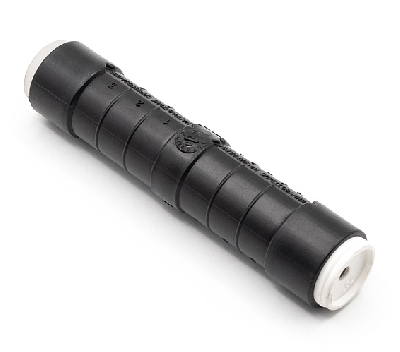

Соединительные и ответвительные зажимы: Соединительные используются для наращивания длины провода, а ответвительные (прокалывающие) позволяют подключать абонентские линии (например, ввод в дом) к основной магистрали, часто без снятия изоляции .

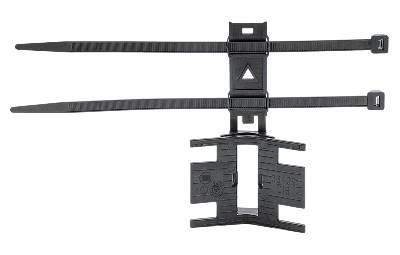

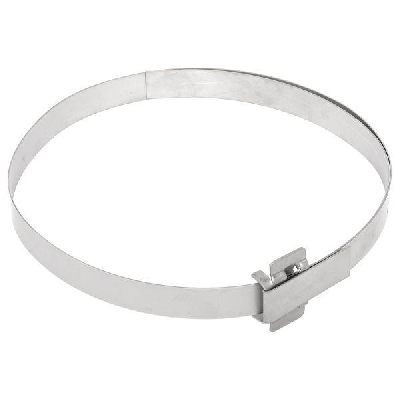

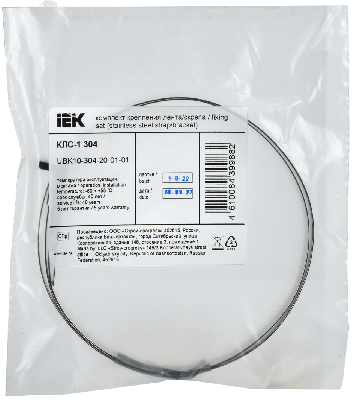

Кронштейны, крюки и ленты: Служат для крепления зажимов и другой арматуры непосредственно к деревянным, бетонным или металлическим опорам, а также к стенам зданий . Для фиксации изделий на столбах часто используется оцинкованная бандажная лента .

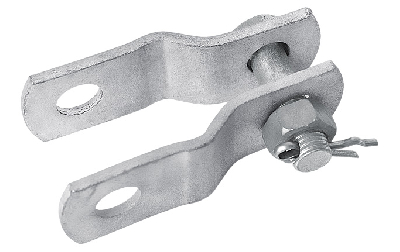

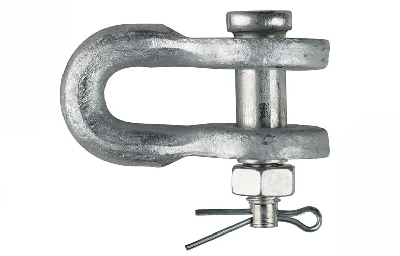

Вспомогательные элементы: включают изолированные наконечники для подключения к оборудованию, защитные колпачки для изоляции торцов, а также специальные приспособления, такие как раскаточные ролики, облегчающие прокладку провода, и адаптеры для временного заземления .
Специфика для разных типов проводов
Арматура подбирается в зависимости от марки СИП .

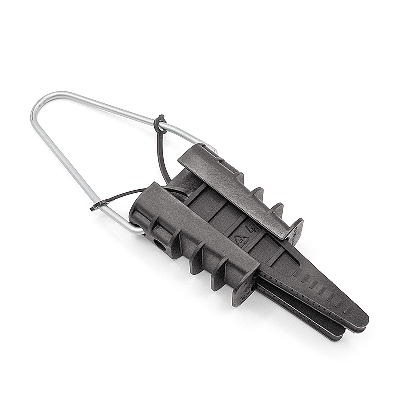

Для СИП-1 и СИП-2, имеющих несущую нулевую жилу, используются анкерные клиновые зажимы (например, PA 1000, PA 1500), которые надежно фиксируют провод на опорах . На промежуточных опорах для СИП-2 применяются специальные комплекты промежуточной подвески .
Для СИП-4 (без несущего троса) применяются специальные анкерно-поддерживающие зажимы (например, РА 2х16-4х35), которые одновременно крепят две или четыре жилы, распределяя нагрузку .

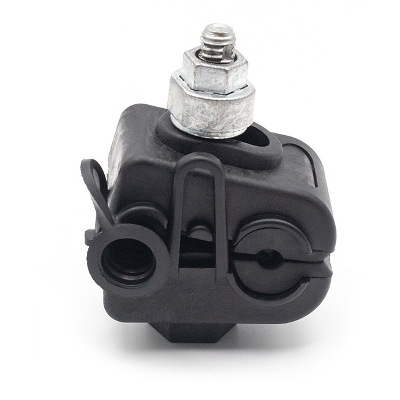

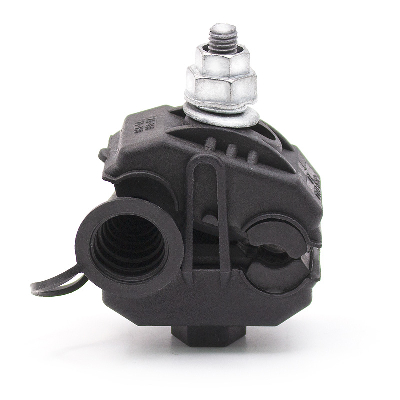

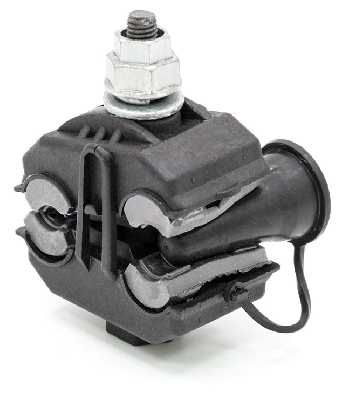

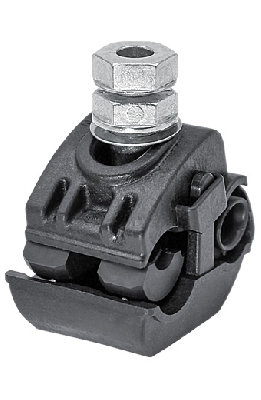

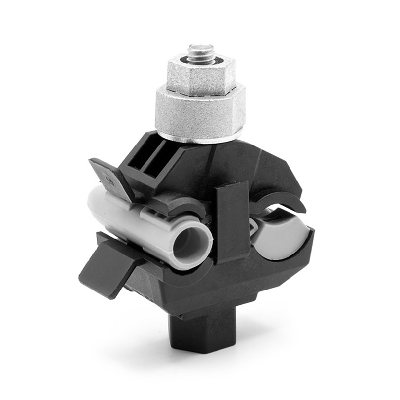

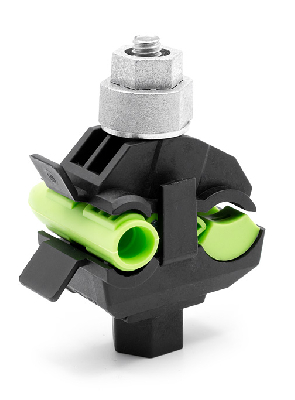

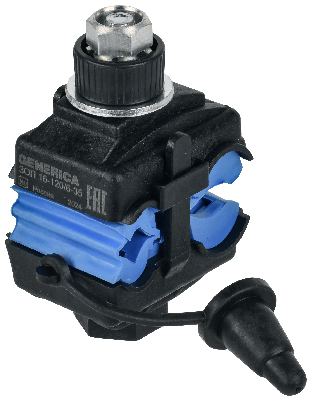

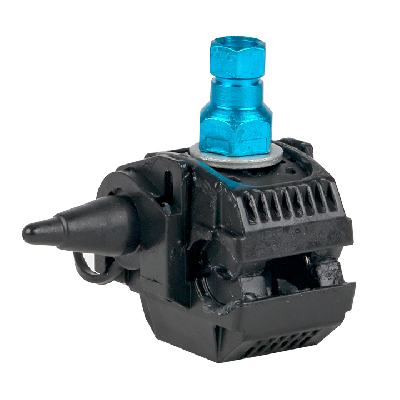

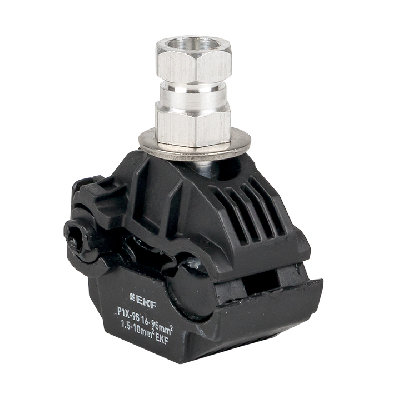

Существуют также прокалывающие ответвительные зажимы универсального типа, которые могут использоваться с разными марками СИП для создания ответвлений без снятия изоляции с магистрали .
Интересный факт:

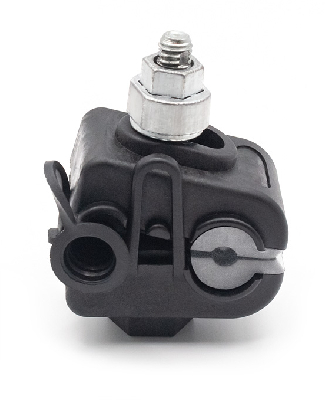

Современные прокалывающие ответвительные зажимы позволяют подключать новых абонентов к действующей линии электропередачи без отключения напряжения (под напряжением) . Это стало возможным благодаря специальной конструкции контактных пластин из луженой меди с зубцами, которые прокалывают изоляцию при затягивании болтов, обеспечивая надежный контакт и не нарушая целостности защитных свойств провода . При производстве арматуры используются только устойчивые к ультрафиолету полимеры и металлы с горячим цинкованием, что гарантирует работоспособность изделий в самом широком диапазоне температур — от -60°C до +50°C .
