Кабели монтажные экранированные без брони

Что это такое?
Монтажные кабели экранированные без брони — это гибкие кабели с многопроволочными жилами, оснащенные общим экраном для защиты от электромагнитных помех (ЭМП), но не имеющие брони для механической защиты. Они предназначены для передачи сигналов и питания в чувствительных электронных системах, где критически важна целостность сигнала и подавление наводок.

Из чего делают?

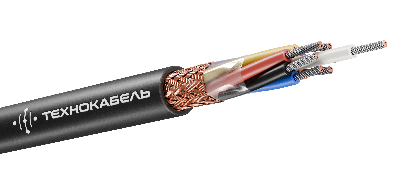

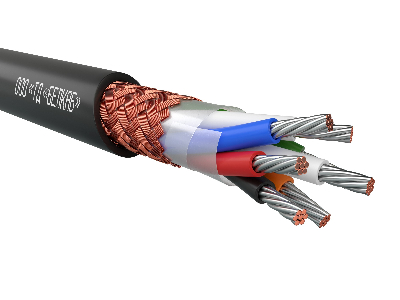

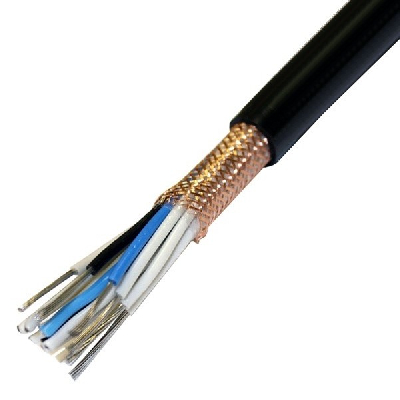

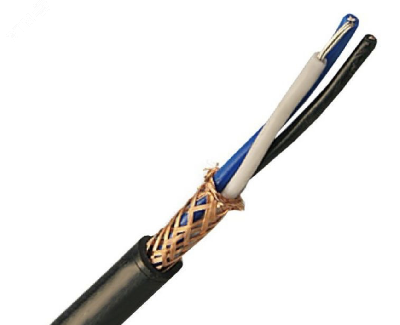

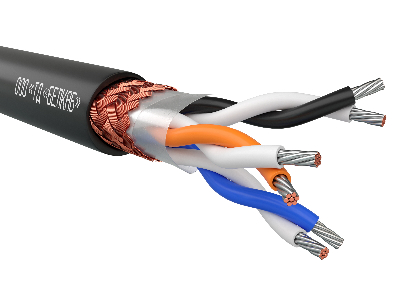

Токопроводящие жилы изготавливаются из тонких медных проволок (класс гибкости 5 или 6) и изолируются ПВХ, полиэтиленом или специальными компаундами. Изолированные жилы скручиваются, после чего на сердечник накладывается экран. Экран чаще всего выполнен из алюмополимерной ленты с дренажной проволокой или медной оплетки. Поверх экрана наносится внешняя ПВХ-оболочка. Броня отсутствует.

Зачем и где это применяют?
Кабели применяются для монтажа в оборудовании, чувствительном к помехам: промышленные контроллеры (ПЛК), системы измерения и датчики, сервоприводы и частотные преобразователи, медицинская и измерительная аппаратура, аудио- и видеооборудование. Они прокладываются внутри шкафов управления, в кабельных лотках и коробах, где нет риска механических повреждений, но присутствуют сильные источники ЭМП.

Интересный факт:
В прецизионных системах сбора данных, например, в научных лабораториях или при производстве микропроцессоров, используются монтажные кабели с двойным экранированием (фольга + оплетка). Такая конструкция обеспечивает степень защиты от помех более 100 дБ, что позволяет измерять сигналы в микро- и милливольтах на фоне мощных промышленных сетей без искажений.
