Кабели

Что это такое?
Кабель — это сложное электротехническое изделие, предназначенное для передачи электрической энергии или информационных сигналов на расстояние. В отличие от простого провода, кабель всегда состоит из нескольких обязательных элементов: одной или нескольких токопроводящих жил (изолированных друг от друга) и герметичной защитной оболочки . Исторически термин происходит от латинского «capulum» (аркан), что отражает его первоначальную конструкцию — витые канаты, которые в XIX веке стали использовать для прокладки телеграфа под водой . Ключевое отличие кабеля от провода заключается в его способности работать в сложных условиях (в земле, воде, при механических воздействиях), что достигается за счет многослойной брони и влагозащиты .

Из чего делают и как устроены?
Конструкция кабеля состоит из нескольких функциональных слоев, каждый из которых отвечает за конкретные эксплуатационные характеристики. Основу составляют токопроводящие жилы из меди или алюминия. Медь обеспечивает лучшую проводимость и гибкость, алюминий — меньший вес и стоимость . Жилы могут быть однопроволочными (монолитными) для жестких линий или многопроволочными (скрученными из множества тонких проволок) для повышенной гибкости .

Поверх жил накладывается изоляция, которая предотвращает утечку тока и короткое замыкание. Самый распространенный материал — поливинилхлорид (ПВХ), который негорюч и стоек к влаге . Для особых условий используется резина (гибкость и морозостойкость), сшитый полиэтилен (термостойкость до 90-250°C) или пропитанная бумага (применялась в классических конструкциях) .

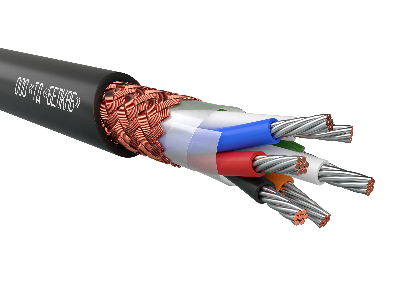

Для защиты от влаги, механических воздействий и помех кабель может иметь дополнительные слои: металлический экран (фольга или оплетка) для защиты от наводок, броню (стальные ленты или проволока) для прокладки в земле, и внешнюю защитную оболочку из ПВХ, полиэтилена или резины . По способности противостоять огню кабели делятся на обычные, не распространяющие горение (нг), с пониженным дымо- и газовыделением (LS) и безгалогенные (HF) .

Какие бывают и где применяют?
Вся кабельная продукция классифицируется по назначению, что определяет её конструкцию и область применения:

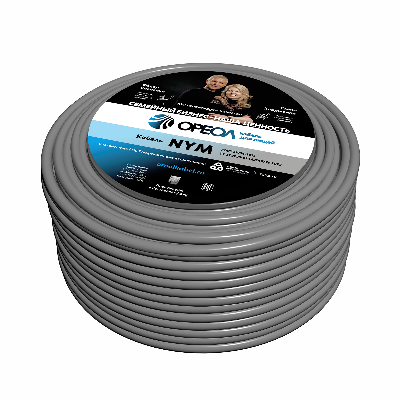

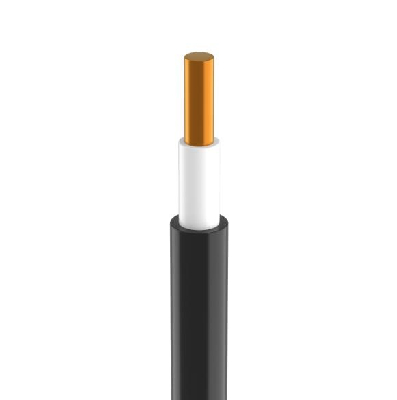

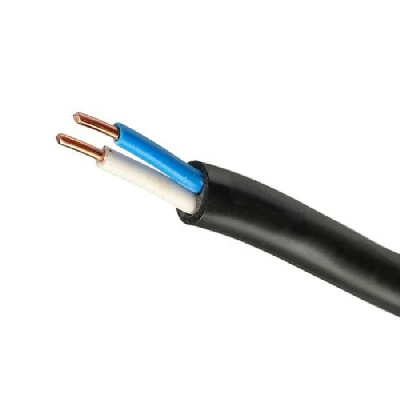

• Силовые кабели (ВВГ, NYM, ВББШв): передают электроэнергию от подстанций к домам, заводам и оборудованию. Они рассчитаны на напряжение от 660 В до 500 кВ и выше, имеют усиленную изоляцию, а бронированные версии прокладываются в земле .
• Кабели связи (витая пара, коаксиальные, оптические): служат для передачи данных, телевизионного сигнала и интернета. Коаксиальный кабель имеет центральную жилу и экран, что позволяет передавать высокочастотные сигналы (до 3 ГГц) для ТВ и радиосвязи. Витая пара — основа локальных сетей (Ethernet), состоит из скрученных медных пар, которые подавляют помехи. Оптоволоконный кабель передает информацию световыми импульсами со скоростью до 100 Гбит/с на сотни километров, невосприимчив к наводкам и используется для магистральных интернет-линий .
• Контрольные кабели (КВВГ): предназначены для передачи сигналов управления и мониторинга в системах автоматизации (АСУ ТП), релейной защиты и сигнализации. Они состоят из большого количества многожильных медных проводников (до 61 жилы) в общей оболочке, часто с экраном. В каждом повиве таких кабелей есть специальная «счетная пара» (обычно синий и красный), по которой монтажники ориентируются при подключении .
• Монтажные провода (ПВС, ПУГНП): используются для внутренней проводки в зданиях, подключения розеток, выключателей и стационарных электроприборов. Имеют напряжение до 450/750 В и отличаются гибкостью для удобства монтажа .
• Специальные кабели: включают греющие (для обогрева трубопроводов и кровли), судовые (устойчивые к морской воде и вибрации), шахтные (взрывобезопасные), термопарные (для подключения датчиков температуры) и другие .

Интересный факт:
Первый в истории подводный телеграфный кабель между Европой и Америкой был проложен в 1858 году. Он весил около 3 тонн на километр, а его изоляцию делали из гуттаперчи — природного каучука, устойчивого к воде. Кабель вышел из строя через несколько недель, но проложил путь для глобальной связи. Сегодня общая протяженность подводных оптоволоконных кабелей превышает 1,5 миллиона километров, что более чем в 35 раз длиннее экватора Земли .
