Блоки зажимов

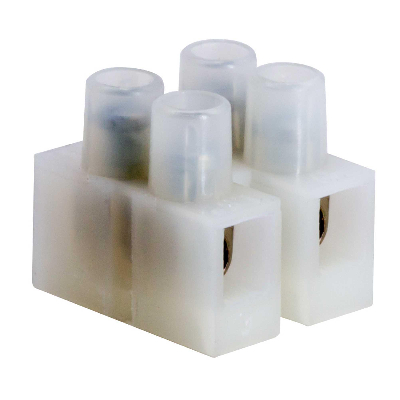

Блоки зажимов — это электротехнические изделия для быстрого и надежного соединения проводников в распределительных щитах, коробках и на DIN-рейке. Они заменяют традиционную скрутку и пайку, обеспечивая безопасный контакт, возможность многоразового использования и удобство маркировки. Выпускаются в винтовом, пружинном и ножевом исполнении, с сечением подключаемых проводов от 0,08 до 240 мм².

Виды блоков зажимов

• Проходные: соединяют два проводника с противоположных сторон корпуса. Используются для последовательной коммутации цепей и перемычек в щитах.
• Концевые (концевые разделительные): устанавливаются по краям группы зажимов на DIN-рейке, изолируют крайний элемент и служат опорой.
• Многоярусные: имеют 2–4 яруса контактов в одном корпусе шириной 6–8 мм, экономят место на рейке при плотной коммутации.
• Заземляющие (PE): имеют токопроводящее крепление к DIN-рейке для объединения защитных проводников PE и подключения к контуру заземления.
• С предохранителями: оснащены встроенным держателем плавкого или автоматического предохранителя для защиты измерительных цепей и цепей управления.
• Размыкательные (с ножом): позволяют разорвать цепь без отсоединения провода — для удобной диагностики и измерения тока.
• С испытательными выводами: оборудованы контактами для подключения измерительных приборов без разрыва основной цепи.

Параметры выбора

• Сечение подключаемых проводов: от 0,08 мм² (сигнальные цепи) до 240 мм² (силовые ввода); подбирается под реальный диаметр жилы.
• Номинальное напряжение и ток: 400–690 В, ток от 6 до 415 А — определяет область применения (слаботочные цепи, силовые щиты, ВРУ).
• Тип подключения: винтовой (классический, требует периодической протяжки), пружинный (безинструментальный, виброустойчивый), ножевой (без зачистки изоляции для многожильных проводов).
• Количество подключаемых проводников: 2, 3 или 4 контакта на один полюс — для разветвления цепи без дополнительных перемычек.
• Цвет корпуса: серый (стандарт), синий (N-проводник), желто-зеленый (PE-заземление), красный/черный (фазные) — упрощает визуальную идентификацию в щите.
• Наличие аксессуаров: маркировочные гребенки, межфазные перемычки, стопорные пластины, тестовые щупы — расширяют функциональность сборки.

Популярные вопросы

Чем пружинные блоки зажимов отличаются от винтовых? Пружинные обеспечивают постоянный контакт без обслуживания и устойчивы к вибрации, тогда как винтовые требуют периодической протяжки (особенно в первый год эксплуатации), но дешевле и привычны большинству электриков. Можно ли соединять в одном блоке медные и алюминиевые провода? Да, блоки зажимов как раз предназначены для безопасного соединения разнородных металлов — проводники разделены в герметичной камере, что исключает окисление и потерю контакта. Зачем нужны многоярусные зажимы? Они позволяют разместить до 4 соединений в ширине одного стандартного зажима, что критично при плотной коммутации в щитах ограниченного размера.
