Что это такое?

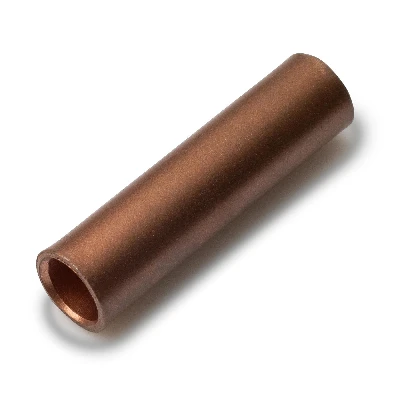

Гильза кабельная — это полый металлический цилиндр, предназначенный для надежного соединения двух или более проводов и кабелей методом опрессовки или обжима . Она является ключевым элементом для создания неразъемных соединений электрических проводников, обеспечивая высокую механическую прочность и отличную электропроводность. При грамотном подборе и профессиональном монтаже соединение гильзой позволяет достичь сопротивления в сотые и даже тысячные доли Ома, что является одним из самых надежных способов соединения .
Основные виды и материалы
Выбор гильзы напрямую зависит от материала соединяемых проводников, так как прямой контакт меди и алюминия недопустим из-за гальванической коррозии . Существуют несколько основных типов гильз:
- Медные гильзы (ГМЛ): Изготавливаются из электротехнической меди марок М1 и М2 . Имеют луженое покрытие для защиты от окисления . Предназначены для соединения медных проводов и кабелей сечением от 1 до 300 мм² на напряжение до 10 кВ . Регламентируются ГОСТ 23469.3-79 .
- Алюминиевые гильзы (ГА): Используются для соединения алюминиевых проводов. При их монтаже обязательно применение кварцево-вазелиновой пасты для разрушения оксидной пленки на алюминии .
- Алюмомедные гильзы (ГАМ): Специализированные гильзы, предназначенные для соединения медного и алюминиевого проводников. Состоят из двух частей, сваренных между собой методом фрикционной сварки . Имеют внутреннюю перегородку для точного позиционирования жил и предотвращения их смещения .
- Болтовые гильзы (2СБ, 4СБ): Позволяют соединять жилы без использования специального обжимного инструмента — достаточно гаечного ключа . Подходят для соединения как медных, так и алюминиевых кабелей любого типа (круглых, секторных, многопроволочных) . Внутренняя резьба увеличивает площадь контакта и прочность соединения .
- Изолированные гильзы (ГСИ): Имеют изолирующий корпус из ПВХ или нейлона. Не требуют дополнительной изоляции после обжима . Часто снабжены термоусаживаемой оболочкой для создания герметичного соединения .
Зачем и где это применяют?
Гильзы применяются в профессиональном электромонтаже и ремонте электрических сетей для ответственного соединения проводов в распределительных коробках, электрощитах, при монтаже кабельных линий и восстановлении поврежденных участков проводки . Они незаменимы при наращивании длины кабеля, устройстве ответвлений и соединении проводов в труднодоступных местах. При использовании специальных гильз (например, SolderSleeve) процесс сводится к одному действию — нагреву, что особенно удобно при работе в ограниченном пространстве .
Интересный факт
Качественные соединительные гильзы для ответственного монтажа (например, серии ГАМ от КВТ) изготавливаются методом цельной и несварной конструкции, что полностью предотвращает образование гальванической пары между медью и алюминием . А современные термоусаживаемые гильзы (Duraseal, ACSC) после обжима и нагрева создают полностью герметичное соединение, защищенное от влаги и пыли, что позволяет использовать их даже в автомобилях и на открытом воздухе .
