Наконечники под винт (болт)

Что это такое?
Наконечники под винт (болт) — это специализированные электротехнические изделия, предназначенные для оконцевания (завершения) кабелей и проводов и их последующего надежного подключения к клеммам, шинам, зажимам или другим устройствам с помощью винтового или болтового соединения. Основная задача такого наконечника — создать прочный и долговечный электрический контакт между многожильным кабелем и оборудованием, а также обеспечить механическую фиксацию проводника, предотвращая его вырывание.

Из чего делают и какие бывают?
Материал и конструкция наконечника напрямую зависят от типа кабеля (медный или алюминиевый), его сечения и условий эксплуатации. Существуют две основные группы: наконечники, которые прикручиваются к оборудованию, и те, которые сначала надеваются на кабель, а затем закрепляются на нем обжимом.

По материалу и способу монтажа: - Медные наконечники (ТМЛ, ТМЛ-У): Предназначены для медных проводов. Изготавливаются из электротехнической меди марки М1 и часто имеют луженое покрытие (олово-висмут) для защиты от коррозии и улучшения контакта . Монтаж таких наконечников на жилу осуществляется методом опрессовки (обжима) специальным инструментом . - Алюминиевые наконечники (2НБ, ТА): Используются для алюминиевых кабелей. Изготавливаются из алюминиевого сплава . Для обеспечения качественного контакта с медным оборудованием могут применяться алюмомедные наконечники или использование специальных переходных контактных пластин. - Изолированные наконечники (НКИ, НВИ): Это медные наконечники, поверх которых нанесен слой цветного ПВХ или термоусаживаемой манжеты. Цвет изоляции (например, красный для сечения 1.5 мм² или синий для 2.5 мм²) упрощает идентификацию сечения жилы . Такие наконечники безопасны и предотвращают случайное замыкание.

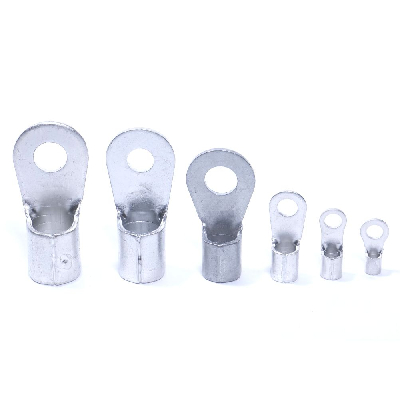

По форме контактной площадки («лопатки»): - Кольцевые (кольцо): Имеют полностью замкнутое ушко. Обеспечивают максимально надежный контакт и не «слетают» с болта даже при вибрации . - Вилочные (U-образные): Имеют прорезь, позволяющую быстро подсоединять и отсоединять наконечник, не выкручивая винт до конца . Удобны для временных соединений. - Прямые (болтовые): Контактная часть выполнена в виде плоской пластины с одним или двумя отверстиями под болты . Часто используются для мощных кабелей, где требуется высокая сила затяжки. - Угловые (90°): Имеют лопатку, изогнутую под прямым углом, что позволяет экономить пространство при монтаже в тесных шкафах и щитах .

Зачем и где это применяют?
Использование наконечников является обязательным требованием ПУЭ при монтаже распределительных устройств, щитов и подключении мощного оборудования. Применение обеспечивает большую площадь контакта, снижение переходного сопротивления и механическую прочность соединения. В быту они незаменимы для подключения электроплит, электрокотлов и другого стационарного оборудования, а также для сборки электрощитов и шкафов автоматики .

Интересный факт
Большинство кабельных наконечников для многопроволочных жил имеют специальное «смотровое (контрольное) отверстие». Через это маленькое отверстие в трубчатой части наконечника видно, полностью ли жила кабеля вставлена внутрь, что гарантирует качество обжима по всей площади контакта . Это простой и эффективный способ контроля работы электромонтажника, исключающий риск плохого контакта.
