Устройство защиты от импульсных перенапряжений (УЗИП, или SPD от англ. Surge Protective Device) — это аппарат, предназначенный для защиты электрических сетей и подключенного оборудования от разрушительных скачков напряжения. Такие импульсы могут возникать из-за прямого удара молнии, коммутационных процессов (включение/отключение мощных двигателей, трансформаторов) или электромагнитных помех от промышленных установок. Главное отличие от реле напряжения в том, что УЗИП реагирует на микросекундные импульсы, в то время как реле просто не успевает сработать.
Принцип работы и конструкция основаны на использовании нелинейных элементов, таких как варисторы или газонаполненные разрядники. В нормальном режиме варистор имеет высокое сопротивление и не пропускает ток. При возникновении импульсного перенапряжения его сопротивление мгновенно падает до долей Ома, создавая путь для стока опасной энергии в землю. После гашения импульса варистор возвращается в исходное состояние. Важно помнить, что варистор — это расходный элемент: каждый импульс расходует его ресурс, и когда он вырабатывается, модуль подлежит замене. О состоянии устройства сигнализирует механический индикатор в окошке: зеленый — исправен, красный — модуль отработал и требует замены.
Классификация УЗИП
Согласно международным стандартам, УЗИП делятся на три класса в зависимости от места установки и уровня защиты.

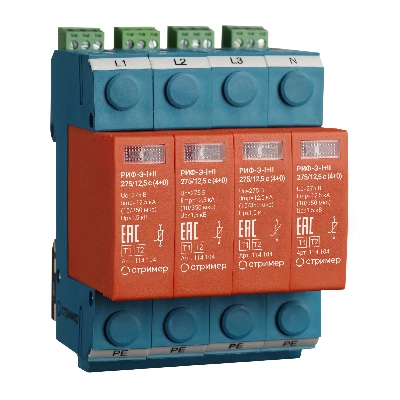

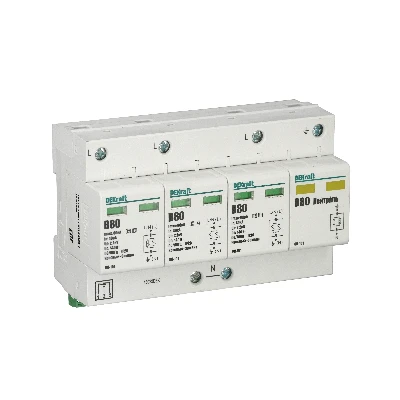

- Класс I (тип B, первичная защита): Защита от прямого удара молнии. Устанавливается на вводе в здание: в главном распределительном щите (ГРЩ) или вводно-распределительном устройстве (ВРУ). Обязателен для зданий с внешней молниезащитой, с воздушным вводом или расположенных на открытой местности. Номинальный разрядный ток для таких устройств обычно составляет 25–100 кА.

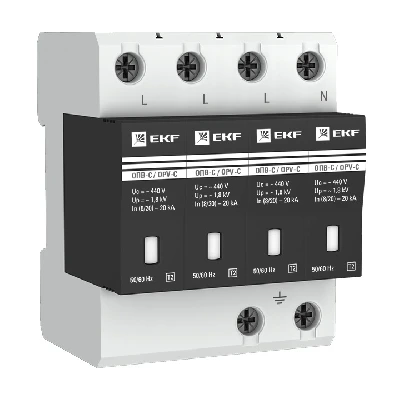

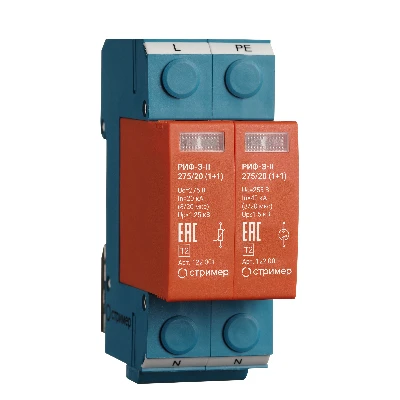

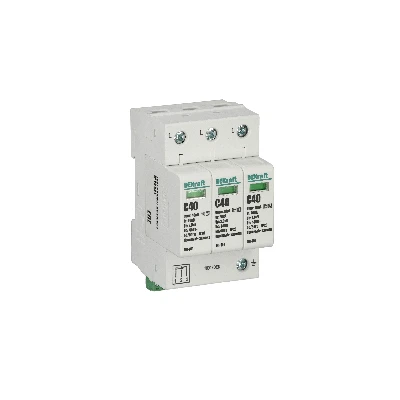

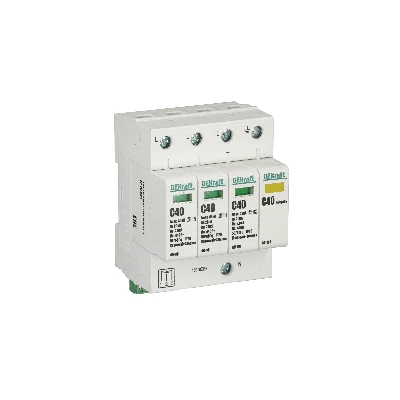

- Класс II (тип C, вторичная защита): Защита от наведенных (коммутационных) перенапряжений и остаточных грозовых импульсов, прошедших через УЗИП I класса. Устанавливается в этажных или распределительных щитах. Номинальный разрядный ток для таких устройств обычно составляет 20–40 кА.

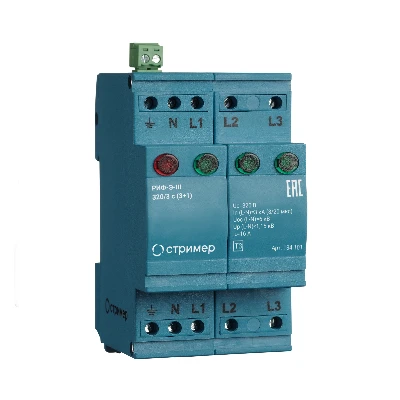

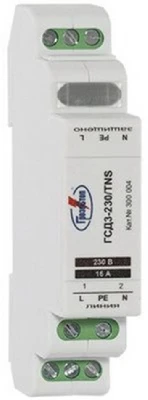

- Класс III (тип D, тонкая защита): Локальная защита особо чувствительного электронного оборудования (компьютеры, телевизоры, котельное оборудование) от остаточных перенапряжений и высокочастотных помех. Устанавливается непосредственно в розетках, удлинителях или перед самим прибором.
Правила выбора и монтажа
- Каскадная защита: Для максимальной надежности применяется каскадная установка: Класс I на вводе, Класс II в распределительном щите, Класс III — непосредственно перед оборудованием.
- Заземление: УЗИП обязательно заземляют на шину заземления щита, а не на DIN-рейку. При отсутствии заземления УЗИП бесполезен.
- Сечение проводников: При монтаже УЗИП класса I применяют проводники сечением не менее 16 мм², класса II — от 6 мм². Проводники прокладывают без петель, чтобы уменьшить индуктивное сопротивление.
- Сочетание с УЗО: При совместной работе с УЗО устройство класса II включают до УЗО по ходу энергии, класса III — после, а само УЗО берут селективным.
Обязательность установки
УЗИП обязателен для зданий с внешней системой молниезащиты, при питании от воздушной линии, а также для ответственных и общественных объектов. Для частного дома наличие УЗИП часто рекомендуется по результатам оценки риска.
